Einleitung

Die im niedersächsischen Hildesheim ansässige Hardwareschmiede Xilence, hat es seit jeher verstanden, preisbewusste Komponenten auf dem hart umkämpften Markt zu etablieren. Oftmals kristallisierten sich diese Produkte als eine sinnvolle Alternative zu Boxed-Lösungen heraus. Das Problem: So wurde lediglich der Kundenkreis angesprochen, welcher der hohen Lautstärke von Werkskühlungen Einhalt gebieten mochte und ein gutes Preis-Leistungs-Verhältnis für die Mittelklasse suchte. Für stärkere Systeme gab es seit einiger Zeit schon leistungsstärkere Single-Tower-Lösungen. Bei der Oberklasse kam der Hersteller dann nur noch selten in Betracht, man limitierte den Käuferkreis demnach einfach zu stark.

Spätestens durch die Veröffentlichung von Kompaktwasserkühlung geht man einen konsequenteren Weg, um somit mehr Nutzer bei der Kühlerwahl ansprechen zu können. Zum Start mit einer klassischen 120- und 240 Millimeter Variante folgte alsbald eine 240er RGB-Lösung, welche in diesem Jahr darüber hinaus noch ein zeitgemäßes ARGB Upgrade erhalten hat. In unserem Test sind wir besonders gespannt darauf, wie sich die LQ240.ARGB gegen die Navis EVO 240 ARGB schlägt, welche ebenso mit einem identischen Preis, derselben Ausstattung und dem mitgelieferten Controller für die Beleuchtung aufwartet. Im Falle von SilentiumPC hatte man sich bei der alternativen Steuerung für die Ausleuchtung nicht gerade mit Ruhm bekleckert. Entpuppt sich Xilence also automatisch beim Gesamtpaket als die bessere Wahl?

Viel Spaß beim Lesen!

Verpackung und Lieferumfang

Bei der Verpackung verfolgt Xilence einen konservativen Stil, um optisch auf den in Rot gehaltenen Performance A+ Schriftzug hinzuweisen. Farblich setzt man daher auf eine klassische weiß-schwarze Kombination, die nicht vom Wesentlichen abzulenken versucht. Neben dem Schriftzug der LQ240.ARGB, zeigt sich vorrangig die mit einer adressierbaren Beleuchtung ausgestatteten Kompaktwasserkühlung in einer Art Skizzierung. Unterhalb der Abbildung wird der Anwender über die wichtigsten Features des Produktes aufgeklärt. Außerdem besteht die Möglichkeit, sich auf Facebook oder der Website des Herstellers über das Portfolio zu informieren.

Rückseitig wird in tabellarischer Form ausführlich über die technischen Daten, die Sockelkompatibilität und den wichtigsten Lieferumfang informiert. Zudem stellt der Hersteller die Abmessungen der LQ240.ARGB inklusive der Pumpeneinheit und des Mini ARGB Controllers zur Verfügung.

•
•

Da das Zubehör bei einer Kompaktwasserkühlung naturgemäß reichlich ausfällt, listen wir die vielen Einzelteile übersichtlich in der folgenden Tabelle auf:

• 1x Montage-Halterung für Intel LGA 1366/1150/1151/1155/1156/1200/2011/2011-3/2066
• 1x Montage-Halterung für AMD FM1/FM2/FM2+/AM2/AM2+/AM3/AM3+/AM4/TR4
• 8x Schrauben für die Montage der Lüfter am Radiator
• 8x Schrauben für die Montage des Radiators am Gehäuse
• 1x Backplate
• 4x Schrauben für die Verbindung der Backplate mit dem Mainboard
• 4x Unterlegscheiben als Unterlage für die Abstandshalter
• 4x Abstandshalter für Intel LGA 1366/1150/1151/1155/1156/1200 und AMD FM1/FM2/FM2+/AM2/AM2+/AM3/AM3+/AM4
• 4x Abstandshalter für Intel LGA 2011/2011-3/2066
• 4x Abstandshalter für AMD TR4
• 4x Schrauben für die Verbindung zwischen Montage-Halterung und Backplate
• 2x XPF120.ARGB Lüfter 120-Millimeter-Lüfter
• 1x Y-Adapter für das Anschließen der Lüfter am Prozessor-Lüfter-Anschluss
• 1x 3-Pin auf SATA Adapter für die Pumpeneinheit
• 1x Mini ARGB Controller
• 1x ARGB 1 zu 4-fach Splitterkabel
• 1x Spritze Wärmeleitpaste

Technische Daten

Modell	Xilence LiQuRizer LQ240.ARGB
Kühlblock
Kompatibilität	Intel LGA 1366/1150/1151/1155/1156/1200/2011/2011-3/2066 AMD FM1/FM2/FM2+/AM2/AM2+/AM3/AM3+/AM4/TR4
Material Kühlblock	Kupfer (Kühlfläche), Kunststoff (Deckel)
Anschlüsse Kühlblock	geklebt
Pumpe
Pumpenanschluss	in Lüfteranschluss integriert
Pumpe steuerbar	nein
Pumpengeschwindigkeit	2100 U/min*
Durchfluss	keine Angabe
Wassersäule	keine Angabe
Radiator
Radiatorformfaktor	240-mm-Radiator
Radiatorgröße	274 mm x 120 mm x 27 mm
Material Radiator	Aluminium (Lamellen, Vorkammern, Rahmen)
Lüfterplätze	2 (einseitig), 4 (beidseitig), 120-mm-Lüfter
Anschlüsse Radiator	geklebt
Lüfter
Anzahl der Lüfter	2x 120-mm-Lüfter
Lüftergröße	120 mm x 120 mm x 25 mm
Lüfteranschluss	4-Pin-PWM
Statischer Druck	18,34 Pa*
Luftdurchsatz	118,93 m³/h*
Lüftergeschwindigkeit	700 - 1800 U/min*
Lautstärke	18 - 30,2 dB*
Garantie	2 Jahre
Preis	70 Euro
Preisvergleich	Geizhals Deutschland
Hersteller	Xilence
* Herstellerangabe

Kompaktwasserkühlung im Detail

In der Regel wird in dieser Preisklasse gerne der Rotstift angesetzt, besonders wenn noch eine Beleuchtung mit zur Ausstattung gehört. Im Falle der LQ240.ARGB erwartet den Anwender nach dem Auspacken der Kompaktwasserkühlung jedoch eine unerwartet hochwertige Verarbeitungsqualität, denn keine in der Preisklasse sonst üblichen, vereinzelt auftretenden Lamellen-Biegungen lässt sich von unserer Seite aus finden. Als einzigen Eyecatcher platziert Xilence das Herstellerlogo auf der Pumpeneinheit, welche mit einer Bauhöhe von 47,3 Millimeter ungewöhnlich ausladend ausfällt.

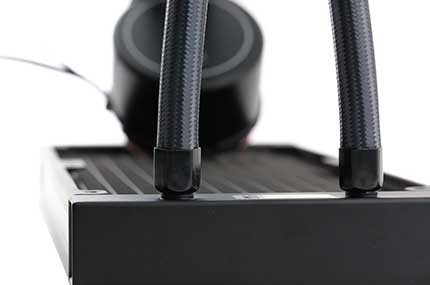

Auch der hochwertig verarbeitete Kabelsleeve der 40 Zentimeter langen Schläuche zeigt sich von seiner besten Seite, wertet so die optische Erscheinung zusätzlich auf und vermittelt den Eindruck, sich weit über dem Preiseinstieg zu befinden. Mit weiteren Auffälligkeiten hält man sich zurück, schließlich braucht man entsprechende Reserven, um ebenfalls bei der Kühlleistung glänzen zu können. Lediglich die Seiten des Radiators bekommen durch eine mittige Vertiefung einen Hauch mehr Charme spendiert.

•
•
•
•

Ein weiterer wichtiger Faktor bei einer Kompaktwasserkühlung ist die Wahl der Lüfter, welche sich als Schnittstelle zwischen Lautstärke und Kühlleistung verstehen. Um die Temperaturen im Zaum zu halten, ist es besonders wichtig, Ventilatoren mit einem hohen statischen Druck (18,34 Pa) sowie Luftdurchsatz (118,93 m³/h) zu verwenden. Denn nur so ist es möglich, die Wärme vom Radiator abzutransportieren, sonst würde die Kühlflüssigkeit mit der Zeit weniger Leistung erbringen, da die Temperatur im Kreislauf immer weiter steigt.

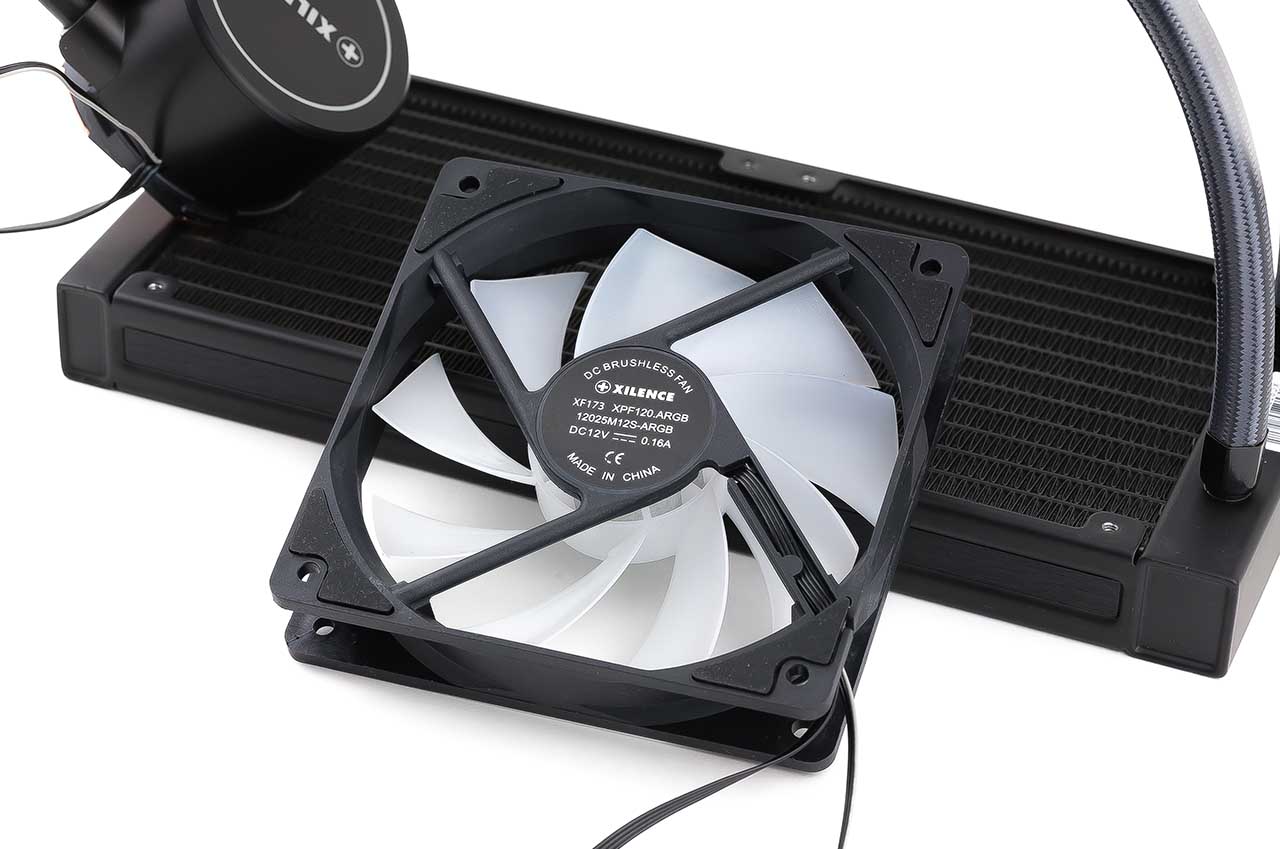

Erfahrungsgemäß bilden die Lüfter meistens die Achillesferse in Budget-Lösungen. Sie können zwar eine hervorragende Kühlleistung an den Tag legen, sind im Umkehrschluss dafür aber oftmals auch sehr laut. Die hauseigenen XPF120.ARGB wurden speziell für den Einsatz auf der LQ240.ARGB gefertigt und setzen laut Herstellerangaben auf ein Hydrauliklager. Bei maximaler Drehzahl gibt Xilence eine Lautstärkeentwicklung von bis zu 30,2 Dezibel an, welches das Zusammenspiel aus Leistung und Akustik, zumindest vom Datenblatt aus interpretiert, leider bestätigt. Eine finale Einschätzung kann man selbstverständlich erst nach den Messungen vornehmen.

•
•

Montage

Bevor die LQ240.ARGB ihren Dienst verrichten kann, muss sie für die Montage vorbereitet werden. Als erstes werden die Lüfter, welche zum Abtransport der entstehenden Wärme genutzt werden, am Radiator-Gehäuse installiert. Hierfür stehen dem Anwender acht Schrauben zur Verfügung, die alle Komponenten zuverlässig miteinander verbinden. Anschließend wird der Radiator mit dem Gehäuse verschraubt. In unserem Fall haben wir uns dazu entschieden, diesen am Deckel zu befestigen. So kann die warme Luft einfach nach oben entweichen. Je nach verfügbarem Platz und Art des eingesetzten Gehäuses, bieten sich unter Umständen auch andere Montage-Varianten an.

Bei den folgenden Installationsschritten setzt man auf ein Hersteller- und somit sockelübergreifendes System, welches den Nachteil von vielen Bauteilen bestmöglich kompensiert. Grundlage hierfür ist eine universelle Backplate, mit der die Arbeiten für die Installation beginnen. Wie gewöhnlich werden als erstes vier Schrauben auf der Rückseite des Mainboards durch die Backplate gesteckt, um somit den Grundstein für die Fixierung zu legen. Auf der Vorderseite schützen Unterlegscheiben die Leiterbahnen vor den Abstandshaltern, welche der Konstruktion ihren festen Halt verleihen. Im nächsten Schritt wird die Montagehalterung mit der Pumpeneinheit verbunden. Dafür wird diese mit dem Markierungspfeil Richtung Pumpenkopf ausgerichtet und im Uhrzeigersinn gedreht, fertig. Damit die Hitze der CPU auch optimal abgeführt werden kann, ist es bereits an der Zeit, die Wärmeleitpaste auf dem Heatspreader (IHS) des Prozessors zu verteilen. Anschließend muss noch die Schutzfolie auf der Kühlfläche entfernt werden, um die entstehende Abwärme auch weiterleiten zu können.

Zu guter Letzt wird lediglich die Kühlfläche der Pumpeneinheit auf die CPU aufgesetzt und diese mit Hilfe von vier Schrauben fest über dem Prozessor montiert. Anschließend muss nur noch die Stromversorgung der Pumpe sichergestellt werden. Weil diese in ihrer Drehzahl nicht regelbar ist und deswegen auch permanent eine Spannung von 12 Volt anliegen muss, genügt eine klassische 3-Pin Verbindung mit dem Mainboard - alternativ auch via den mitgelieferten Adapter über das Netzteil. Mit dem beiliegendem Y-Adapter werden noch beide Lüfter mit dem Prozessor-Lüfter-Anschluss verbunden. Nun kann die AiO-Wasserkühlung (zumindest theoretisch) zeigen, mit welchen Wassern sie gewaschen ist, doch für eine aktive Beleuchtung sollten zuvor noch folgende Vorkehrungen getroffen werden.

Anmerkung: Bei der Montageanleitung ist beim AMD Part oftmals die Rede von Intel Bauteilen, um Missverständnisse zu vermeiden sollte dies in zukünftigen Chargen ausgebessert werden. Bei der ersten Inbetriebnahme des Testsamples waren die typischen Fließgeräusche stark zu vernehmen, welche nach den ersten Minuten im Betrieb jedoch vollständig verschwanden.

•
•
•
•

Für die Beleuchtung kann der Anwender die Lüfter und die Pumpeneinheit - sofern vorhanden - an den ARGB-Header auf dem Mainboard anschließen. Dadurch besteht die Möglichkeit, die Farbverwaltung über die Software des Motherboard-Herstellers zu realisieren. Falls diese Option nicht zur Verfügung steht, bietet Xilence mit dem Mini ARGB Controller eine alternative Lösung mit mehreren vordefinierten Beleuchtungsmodi an.

Für die Umsetzung wurden drei Knöpfe implementiert, welche folgende Funktionen beinhalten. Unter "Mode" wird der dynamische Modus aktiviert, der einen Blink- sowie Pulsmodus in insgesamt zehn verschiedenen Modi mit bis zu sieben Farben unterstützt.

Mit "Color" wird der statische Modus in Betrieb genommen, dieser unterstützt bis zu 20 verschiedene Farben.

"Speed Bright" steuert im dynamischen Modus ("Mode") die Geschwindigkeit des Farbwechsels in fünf Schritten sowie die Helligkeit der LEDs. Langes drücken schaltet die Beleuchtung ein, durch ein kurzes Drücken wird diese deaktiviert.

•
•
•
•
•

Testsystem

CPU:	AMD Ryzen 5 1600
CPU-Kühler:	Xilence LiQuRizer LQ240.ARGB
Lüfter:	2x 120 mm
Statischer Druck:	18,34 Pa*
Luftdurchsatz:	118,93 m³/h*
Lüftergeschwindigkeit:	700 - 1800 U/min*
Lautstärke:	18 - 30,2 dB
Mainboard:	Gigabyte GA-AB350-Gaming 3
Arbeitsspeicher:	4x 4 GB ADATA XPG Z1 Gold Edition CL 16 DDR4-3333 MHz @ 2133 MHz
Grafikkarte:	XFX Radeon R5 230 1 GB DDR3
HDD / SSD:	Samsung SSD 830 128 GB
Gehäuse:	Fractal Design Arc Midi R2
Gehäuselüfter:	-
Netzteil:	Cougar GX-S450
Wärmeleitpaste:	Arctic MX-4
* Herstellerangabe

Um das volle Potenzial aus unseren Testkandidaten herausholen zu können, setzen wir bei unserem Testsystem auf den Zeppelin-Die basierenden AMD Ryzen R5 1600. Im Jahr 2017 kam endlich die lang erwartete Zen-Architektur aus dem Hause Advanced Micro Devices (AMD) in den Handel und ebnete so den Weg für Sechskern- und Achtkern-Prozessoren im Mainstream-Segment. Durch ihre sehr hohe Rechenleistung, beispielsweise für Foto- und Videobearbeitung, sowie einer guten Spiele-Performance, etablierte sich die CPU in Windeseile zum absoluten Sweetspot im Massenmarkt. Des Weiteren muss sich die LQ240.ARGB in unserem Testparcours aktuell gegen sieben leistungsstarke 240-Millimeter-Kompaktwasserkühlungen behaupten. Gerade die Navis EVO ARGB 240 – welche im identischen Preisbereich angesiedelt ist - konnte sich durch ihre hervorragende Kühlleistung in der Vergangenheit als unsere Referenz etablieren. Wir sind gespannt, ob Xilence den teilweise sehr gut etablierten "AiO" Kühllösungen der Konkurrenz Paroli bieten kann, und in welchem Bereich des Testfeldes man sich am Ende genau einzuordnen vermag.

Testverfahren

Damit wir die Drehzahlen, die Kühlleistung und die Lautstärke der LQ240.ARGB besser bewerten können, haben wir insgesamt drei verschiedene Testszenarien durchgeführt, in denen unseren Testprobanden ihr vollständiges Potenzial abverlangt wird. Um sehr viel Abwärme zu erzeugen, verwenden wir im Testparcours das Stress-Test-Tool "Core Damage", welches unseren AMD Ryzen 5 1600 kräftig ins Schwitzen bringt. Anschließend führen wir jeweils eine Testsession bei 50-, 75- und 100 Prozent PWM-Drehzahl durch, womit wir die Leistung aller im Testparcours befindlichen Modelle korrekt miteinander vergleichen können.

Die Kühlleistung werden wir in einem geschlossenen System ermitteln, da normalerweise das Gehäuse bei den Anwendern ebenfalls geschlossen zum Einsatz kommt. Das hat den Vorteil, das reale Einsatzgebiet bestmöglich nachzustellen. Zur Feststellung der Lautstärke wurde eine Lautstärkemessung mit Hilfe eines PCE-MSM 2 durchgeführt. Das Schallpegelmessgerät wird dafür in einem Abstand von 50 Zentimeter vor dem Gehäuse positioniert. Die Ergebnisse der Lautstärkemessungen können sich von Redakteur zu Redakteur unterscheiden. Wie kommt es zu den unterschiedlichen Messungen bei den Redakteuren? Dies erläutern wir hier:

Aufklappen

Um die ermittelten Werte unabhängig von äußeren Einflüssen wie etwa der Jahreszeit oder der Witterung vergleichbar zu machen, geben wir das Ergebnis als Differenz zur Raumtemperatur in Kelvin an. Das bedeutet, wenn die Temperatur um ein Grad steigt, ist das bei Celsius und Kelvin gleich viel. Lediglich der Punkt an dem null Grad ist unterscheidet sich. Daher sind die Messwerte immer als "X Grad mehr als die ermittelte Zimmertemperatur" zu lesen.

Ein Beispiel: Ein Testsample erreicht bei der Messung 25 Kelvin, die Raumtemperatur liegt hingegen bei 22 Grad Celsius. Die CPU wird letztendlich insgesamt 47 Grad heiß.

Folgende Software benutzen wir für unseren Test:

• Lüftersteuerung - Gigabyte SIV (System Information Viewer)
• Stresstest - Core Damage
• Temperatur - AMD Ryzen Master

Drehzahl

Im Vorfeld haben wir zuerst die Drehzahlbereiche mit Hilfe der Gigabyte SIV Software ermittelt, um einen ersten Eindruck auf die mögliche Kühlleistung und die Geräuschentwicklung zu erhalten. Besonders auffällig ist die maximal gemessene Drehzahl von 1406 Umdrehungen pro Minute, welche aufgerundet rund 22 Prozent unter der Werksangabe (1800 U/Min.) liegt. Was sich hier also durchaus positiv auf die Lautstärkeentwicklung auswirken sollte, könnte sich im Umkehrschluss bei der Kühlleistung rächen.

Allgemeiner Hinweis: Im normalen Nutzungsbetrieb erreichen die Lüfter von CPU-Kühlern nie den Drehzahlbereich von 100 Prozent.

Lautstärke

Nicht nur in Bezug auf die Navis EVO ARGB 240 fällt die Lautstärke besonders angenehm auf, Xilence schafft es sogar, ihre Kompaktwasserkühlung knapp hinter der Liquid Freezer II 240 zu platzieren, welche in unserem Testparcours bisher mit Abstand die leisesten Resultate vorweisen konnte. Lediglich bei maximaler Drehzahl verliert die LQ240.ARGB 1,2 Dezibel zur Spitze.

Kühlleistung

Aufgrund der geringeren Drehzahlen fällt die Kühlleistung etwas moderater im Vergleich zum direkten Konkurrenten aus. Besonders bei 50 Prozent Drehzahl wird der Unterschied mit zwei Kelvin etwas deutlich. Während man im Mittelfeld gleichauf ist, verliert die LQ240.ARGB bei voller Leistung ein Kelvin. Gemessen an der geringeren Lautstärke sind die Ergebnisse im direkten Vergleich zur Navis EVO ARGB 240 hervorragend.
